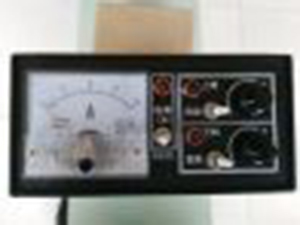

XK-30可控硅电源


概述:

  可控硅电源为我公司生产的减量法斗式秤配料系统设计的专用电源,与我公司生产的M90S配料控制系统配套,可组成自动配料系统,本电源包括上料电源和下料电源两部分组成,集中在一个机壳内,具有结构紧凑、操作简便、可靠性高优点。

  主要技术指标:

  电源电压:220V±10%    50HZ±4%

  直流输出电压:上料0-90V 下料0-90V

  输出电流:上料0-10A 下料0-10A(可调)

  自动控制信号输入:上料:开关量

  下料:0-5VDC

  使用环境:-15℃~+40℃,相对湿度:<85%

  工作原理:

  本机内部由相对独立的两个单元组成,两部分的移相脉冲发生器都是集成电路KC05。上料部分,三极管T(PNP管9012)工作在开关状态,当基极有控制信号输入时,三极管即处于导通状态,即有电压加在上料手动调整电位器W1H ,通过W1的调整,即改变了KC05移相控制电压的大小。W3即改变了于的分压比,以整定移相控制电压的上限。当三极管T的基极无控制信号输入时,该管截止,即无电压通过,KC05即没有移相控制电压。由于上料部分的自动信号是开关输入,所以这部分的移相控制电压无论是手动还是自动都是手动电位器整定的。

XK-30可控硅电源 2018-5-19 本文被阅读 1458 次
